惠明學校有兩位大班的小朋友正在開始學點字,由於點字的點很小,剛開始學的時候手指還不容易識別點的位置,所以老師希望能夠做一個放大的點字,先讓小朋友慢慢記住點字。

為了讓記憶點字位置的過程變得有趣一些,老師想要增加用樂高積木來拼點字的元素。雖然美國有賣專門的點字樂高積木,但是一來價格很高,二來只有英文,所以希望用3D列印來製作中文版的點字樂高積木。

樂高積木的精度跟耐用度很好,不是目前的FDM印表機可以達得到的,所以老師想到可以只印出點字的部分,黏在現成的樂高積木上就好。

我們先製作這三個不同的點字高度、弧度的檔案,可以先讓老師跟學生試用看看,決定用哪一個版本之後,便可以將所有的點字字符建模列印出來。

從左至右為a.b.c,單位皆為mm

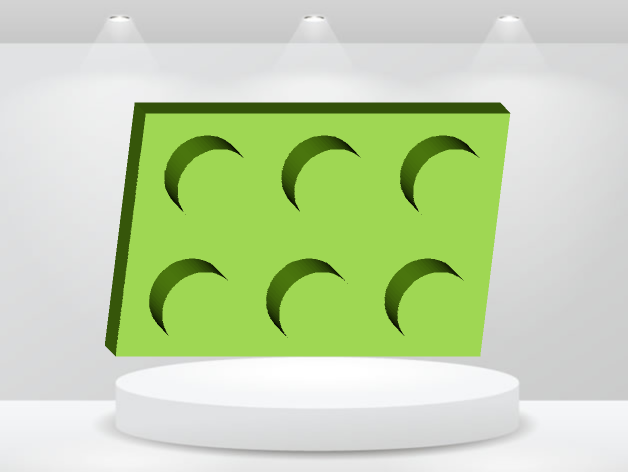

a 圓柱尺寸5*5 高度2.5

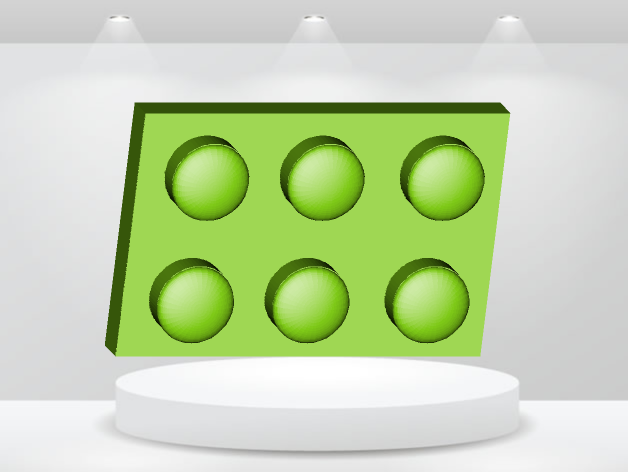

b 圓柱尺寸5*5 高度1.5 + 半圓5*5 高度1

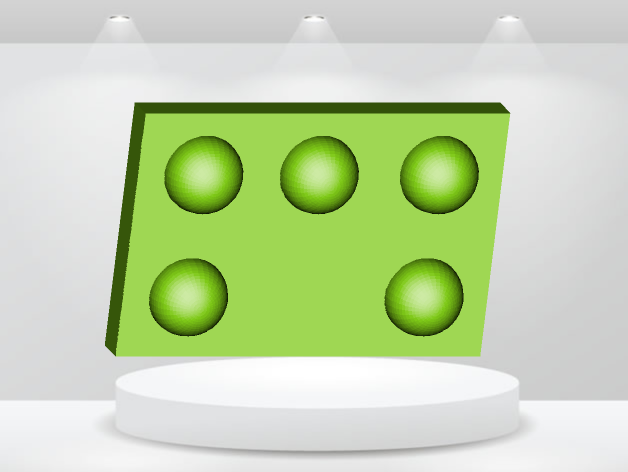

c 半圓尺寸5*5 高度2.5

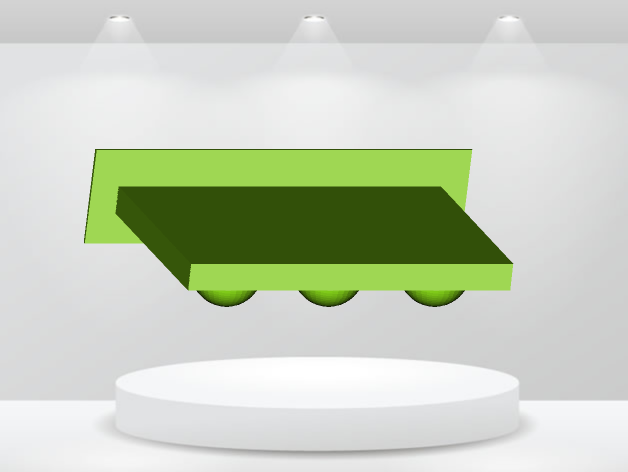

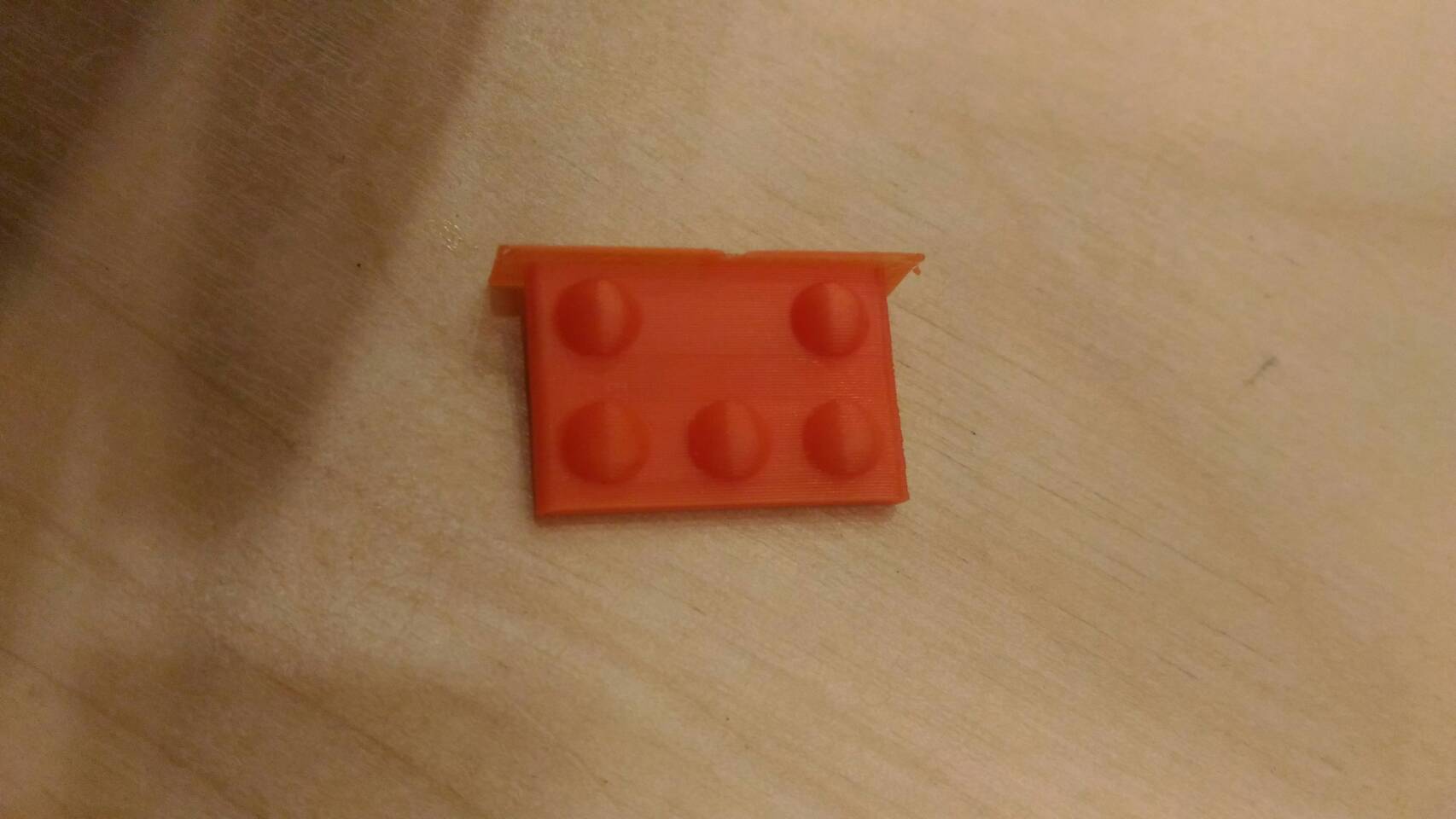

第四個檔案是將點字立起來的版本。列印的時間雖然會變長一些,底部的結構也會比較差(但是因為會黏在積木上所以沒差),但是這樣的列印方式,點字觸摸起來的感覺最平滑不會刮手。

這些檔案是由Ctrl+P的Sisi製作的。
印表機型號:Makerbot Replicator2
材料:PLA
溫度:230度
底版:有/無
解析度:0.2mm
填充:10%
壁厚:2
列印時間:每個字符約5分鐘
test-a
80.16KB
test-b
493.44KB
test-c
325.57KB
vertical
325.28KB

1 回覆

葉小胖 2017-11-27 09:53:54
章雅惠老師提到,點字有方向性,可能需要提示讓學生分辨方向,在討論中有製作出在頂端做一條橫線,代表是上面。
