這是針對惠明盲校老師提出的需求所製作的台中市地形圖輔具。

大部分的操作在Sketchup上完成,具體的步驟比較繁瑣,概念上分為幾個步驟:

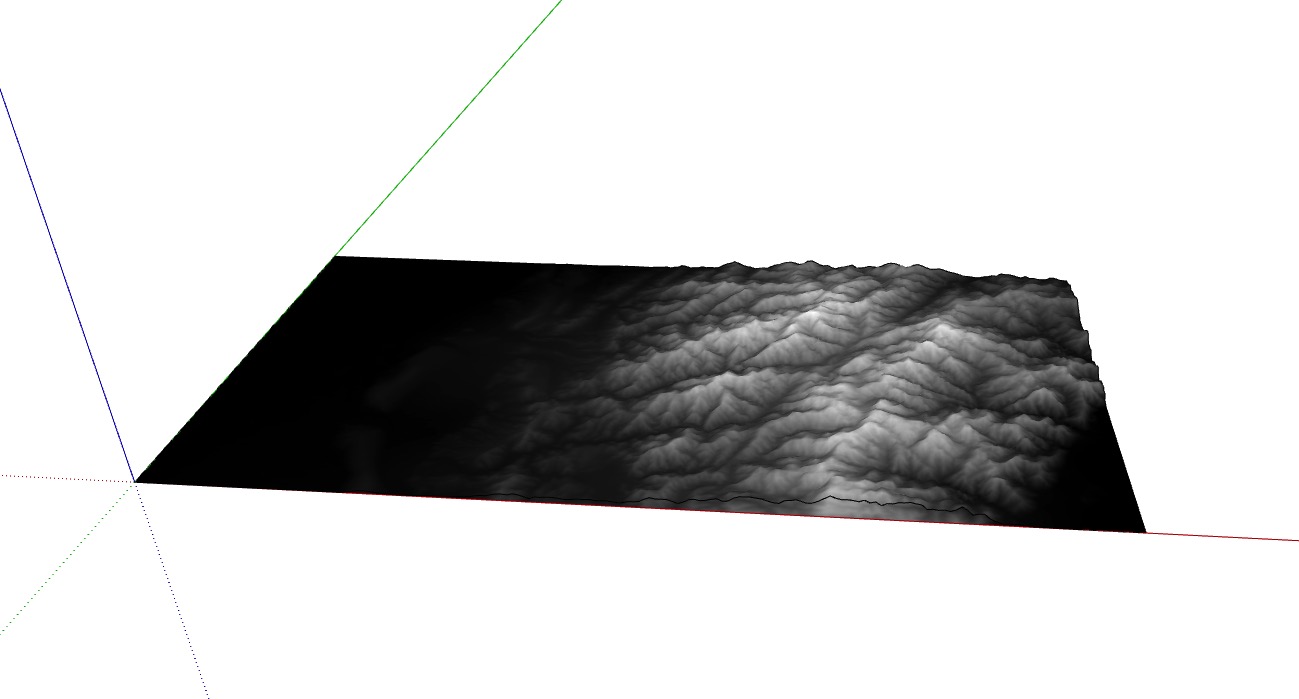

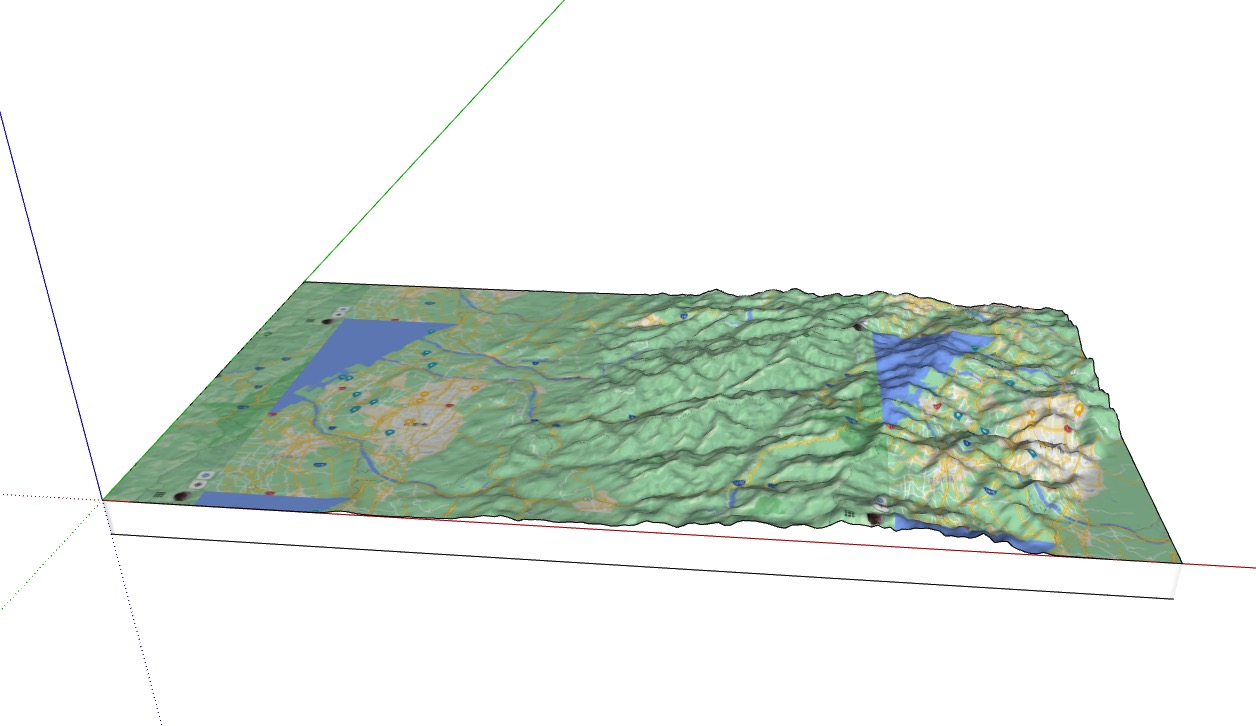

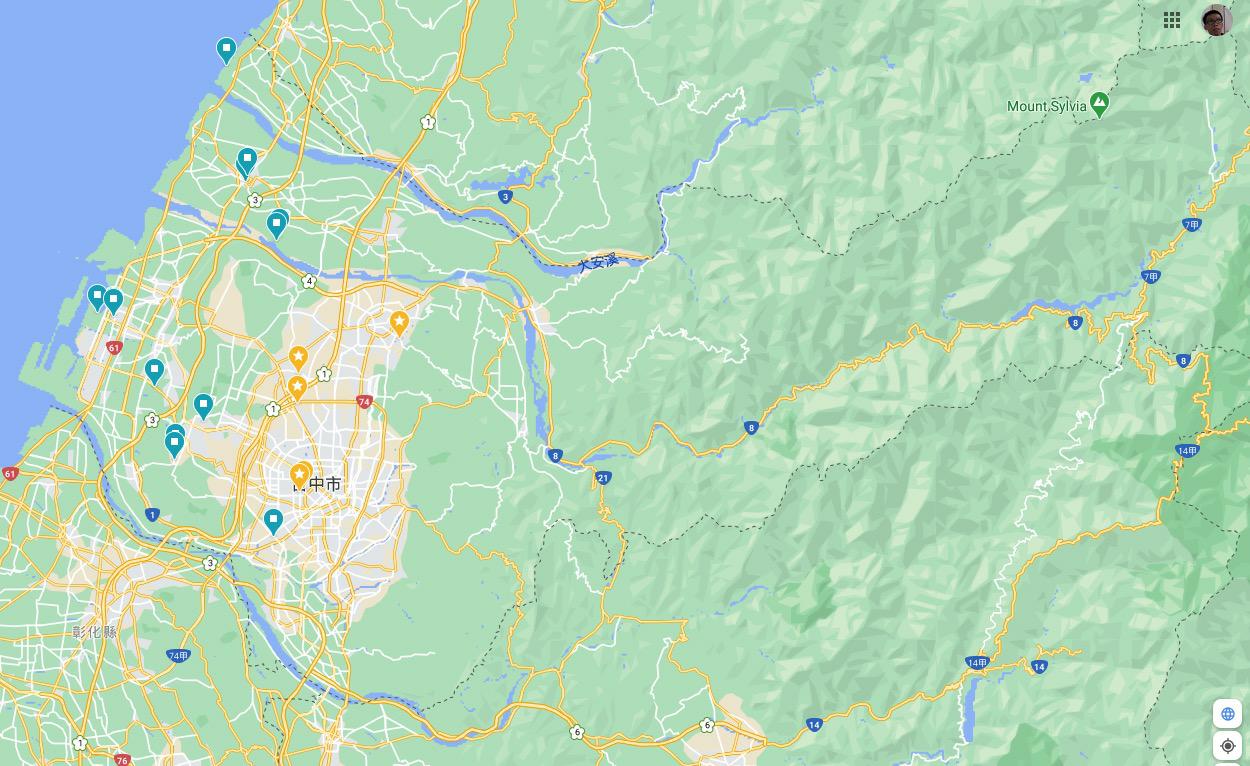

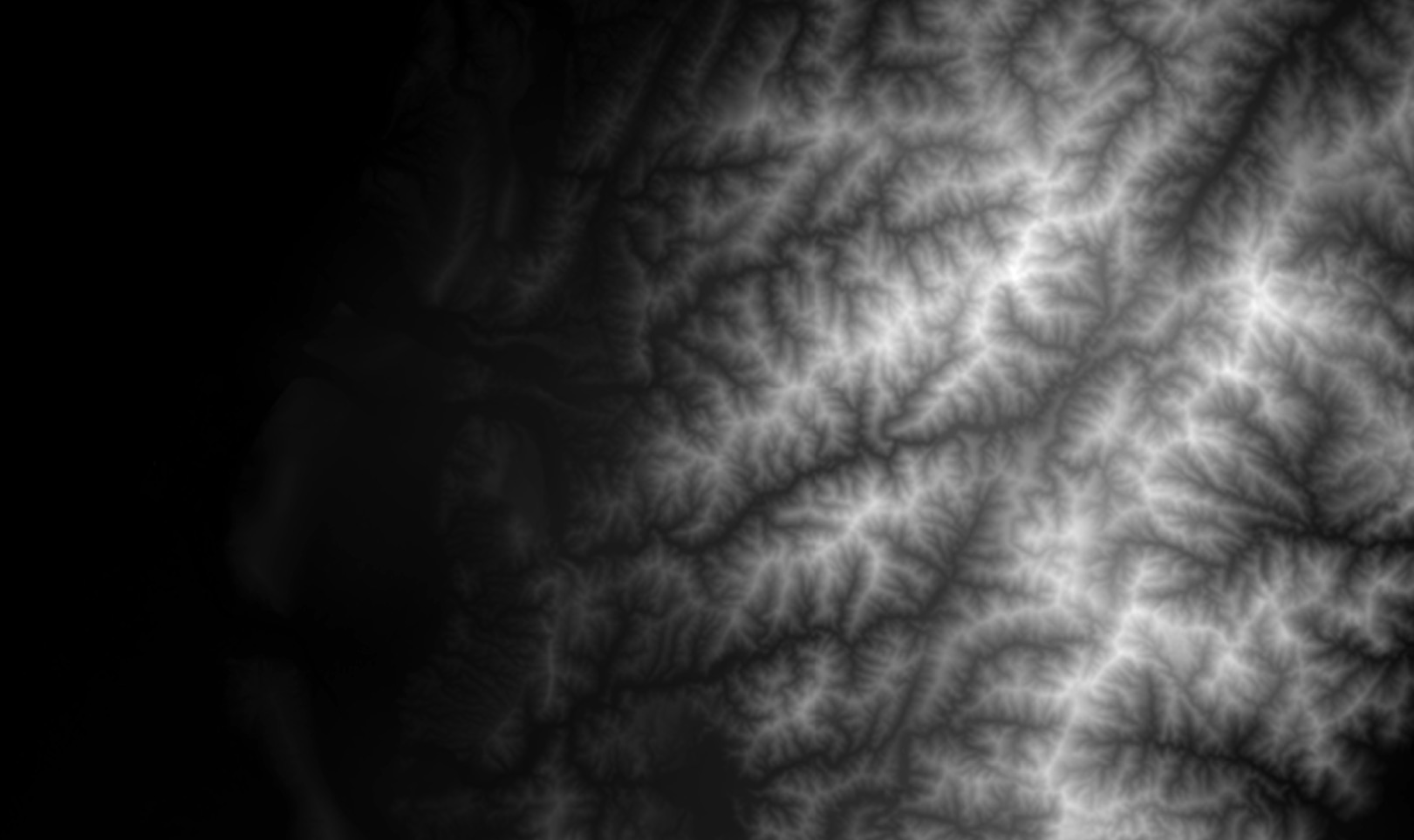

在https://tangrams.github.io/heightmapper/這個網站取得灰階的高度地圖(height map)後,再使用Sketchup的Mesh from Heightmap這個外掛,依照高度地圖的灰階轉換成具有高度差的網格,並調整至適當的比例,最後再依照行政區域地圖切裁出台中市的範圍。

因為若照真實比例來製作模型,高度的變化並不明顯,使用者可以視需求自行調整模型的Z軸高度來變化高度的落差以達到比較好的視覺或觸覺的效果。

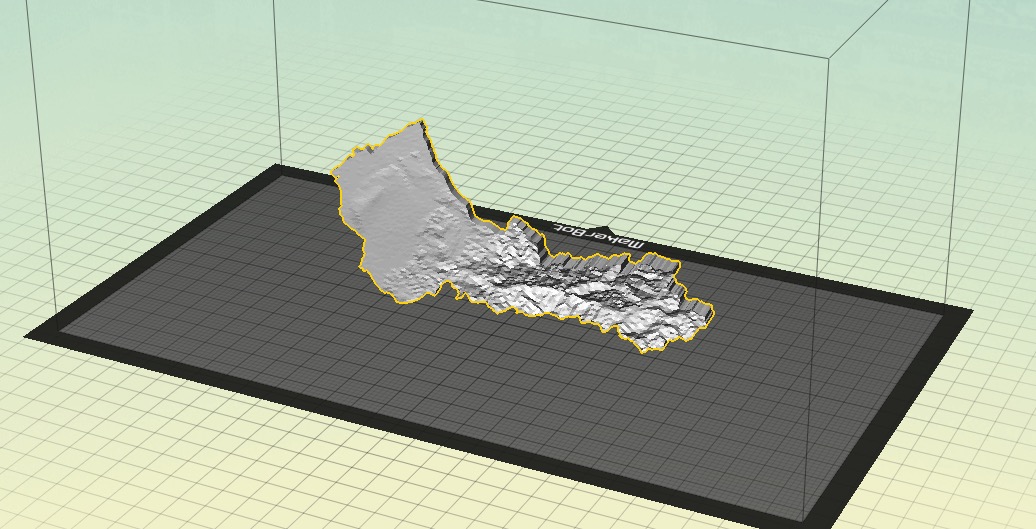

照片中的模型的積層紋很明顯,若要減少積層的痕跡,可以將模型立著印(需加raft或support)。
